超高溫承壓釜體(HTD12535)

超高溫承壓釜體是一種專門設計的壓力容器，配套于超高溫滾子加熱爐。主要用來做靜態或高溫動態狀態下的陳化試驗，試驗后其樣品溫度在高于水的沸點溫度條件下仍然保持液體狀態。

本產品主要以耐高溫的出發點考慮，從材質、密封、加壓方式和安全防護四大方面進行發明，本發明的材質主要采用鎳基高溫合金，表面進行特殊工藝處理，從而提高了釜體的耐高溫性能；密封材料選擇耐高溫耐腐蝕的材料，特殊工藝加工處理；采用釜蓋法蘭盤帶螺紋連接的方式對釜體密封蓋進行加壓，法蘭盤上帶有均勻分布的8個螺紋孔，在施加扭矩力的時候，采用專用扭力扳手分次施加不同扭矩力的方式，對法蘭盤進行擰緊；安全防護方面主要有三個方面：密封蓋與導流管間的緩沖區，在排氣閥增設防護罩，另外可防止釜內鉆井液倒流產生的爆破現象。

本產品的優點：耐高溫、安全系數高、密封性能好，為高溫狀態下的陳化試驗提供更加準確的測試結果，更能準確的反映出鉆井液或泥漿的性質。

產品研發背景：針對目前市場上的陳化釜存在安全系數低、密封性能差、溫度不達標等問題，進行研發本產品。

本項目于2019年4月初開始研制，制作完成后進行試驗，驗證其可行性。

首先在設計過程中，最初在選擇釜體材料為高溫鎳基合金后，對其試驗達不到理想的結果，后來對材料的加工工藝進行了改進，將釜體的主要整體結構進行特殊處理，大大的提高了零件的耐磨性、耐疲勞性、耐蝕性及耐高溫的特性。

釜體結構完成后，于4月26日開始進行試驗。

（1）第一次試驗條件

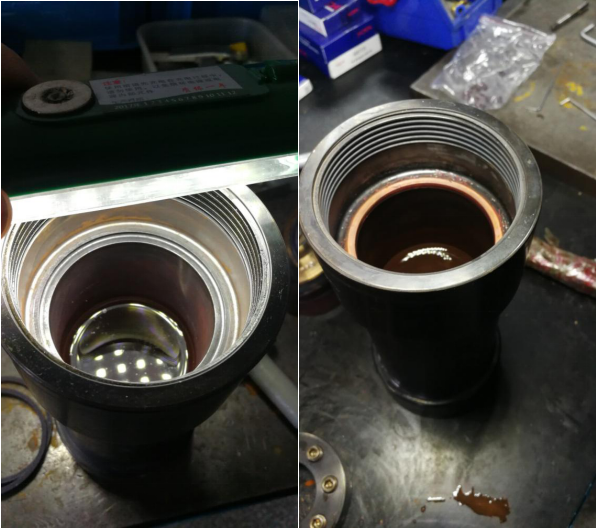

試驗溫度為240°，試驗時間24小時，選用改性四氟墊圈。試驗如下圖所示。

試驗結果：密封圈發生變形。

（2）后來改密封環的材質為耐高溫合金材料，進行如下試驗：

1）第一次試驗條件

試驗溫度：316℃，試驗時間：24小時。試驗結果：密封圈的密封效果不好。

2）第二次試驗條件

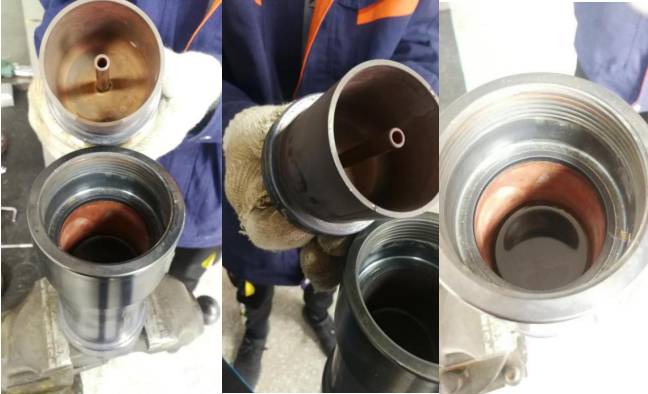

試驗溫度：316℃，試驗時間：24小時，改進密封圈的加工工藝。試驗如下圖所示。

試驗結果：排氣閥處的密封效果不好。

3）第三次實驗條件

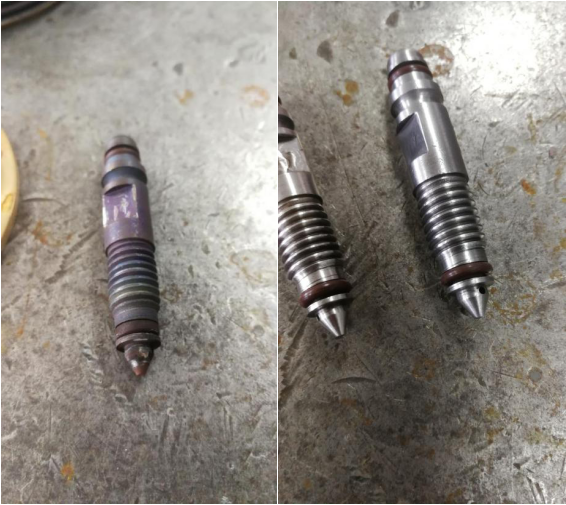

試驗溫度：316℃，試驗時間：24小時，改進排氣閥的加工工藝。試驗如下圖所示。

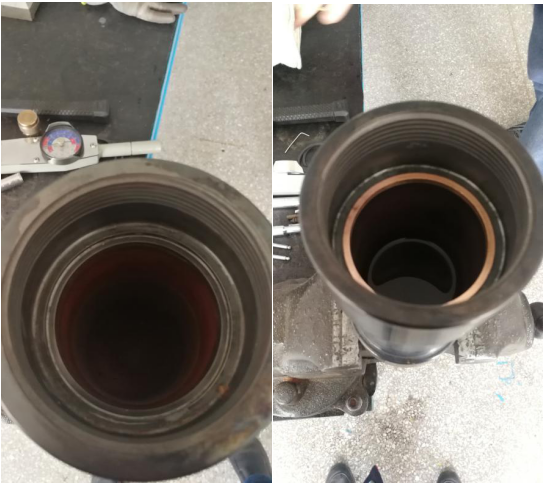

在進行多次試驗后，最終試驗于2019.5.9日試制成功，達到了預期的目標。試驗成功照片如下圖所示。

目前第一批超高溫承壓釜體在2019年5月15日已發用戶，取得了良好的成效。后續大批客戶也已進行使用中，效果良好。
