超高溫滾子加熱爐（HTD12151）

滾子加熱爐是將鉆井液加熱老化的專用設備。

本產品的整體結構在原有滾子加熱爐的基礎上進行了改進，設計更加合理，箱體底部進行了加固處理，箱體內設有滾筒支撐板，可以穩固的坐落于箱體底板上、使?jié)L筒在運轉過程中更加的平穩。整個箱體的保溫層厚度達到80mm、保溫性能更好。加熱棒置于箱體內上側、在頂部散熱風扇的作用下，使整個箱體內部的受熱更加均勻。箱體后側保溫層可直接拆卸、維修保養更加方便、快捷。

本產品采用最新的PID智能控制技術，直接設定，數字顯示。電器配置更加合理、安全、精準。電機配有調速裝置，可以調節滾筒運轉速度。所有的開關按鈕增設了指示燈，操作更加直觀、清晰。啟用了電路安全裝置、為試驗人員提供了更加安全的操作環境。

本產品的優點：運轉平穩、噪音小，精度高、工作范圍大、自動化程度高，操作簡單，堅固耐用，維修保養方便。可以為高溫狀態下的陳化試驗提供更加準確的測試結果。

產品研發背景：針對目前市場上滾子加熱爐出現受熱不均勻、溫度不達標、維修保養不方便等問題，進行研發本產品。

本項目于2019年3月15日開始研制，主要包括結構的設計、制造、電路設計組裝等，全部制作完成后進行試驗，驗證其可行性。

一、結構設計過程中遇到的問題：

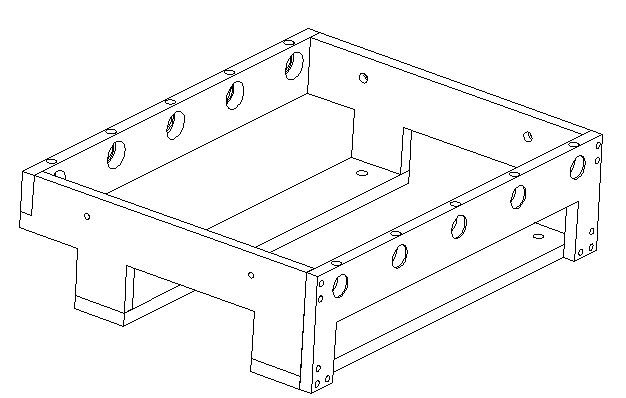

（1）為了箱體底部更加穩固，在原來滾筒支撐板的基礎上，改進了其結構，如圖所示。這樣可以穩固的坐落于箱體底板上、使?jié)L筒在運轉過程中更加的平穩。

（1）整個箱體的保溫層厚度多少合適？經過計算找數據，確定將保溫層的厚度加厚至80mm，這樣可使保溫性能更好。

（2）為了解決爐內受熱溫度均勻的情況下，也想了很多方法，加熱棒的安裝位置安裝方式等，最終將加熱棒置于箱體內上側，并于其頂部安裝散熱風扇，風扇周圍安裝一套風扇導流裝置，這樣可使整個箱體內部的受熱更加均勻。

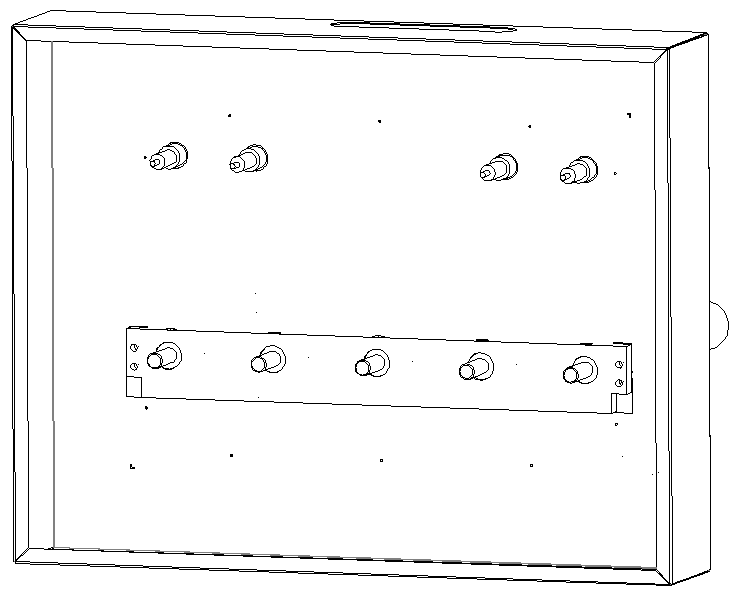

（3）針對維修保養是否方便的問題，最終出了如下方案，箱體后側板可通過拆卸后支撐板后進行拆卸，維修保養更加方便、快捷。如圖所示。

二、控制系統設計中遇到的問題：

升級現有的控制技術，在考慮安全、直觀、精準等條件下，最終采用最新的PID智能控制技術，直接設定，數字顯示，電機配有調速裝置；可以調節滾筒運轉速度；所有的開關按鈕增設了指示燈，操作更加直觀、清晰；啟用了電路安全裝置、為試驗人員提供了更加安全的操作環境。

三、試驗過程中遇到的問題：

試驗時，散熱風扇轉速過高，考慮在電路控制系統中添加調速裝置。

最終完成產品之后，將超高溫承壓釜體放在超高溫滾子加熱爐中進行試驗，取得了試驗的成功。
